1、功能:控制器输入AC220V,输出DC24V LED驱动信号,有4个独立输出通道,每个通道最大30W输出。
2、性能特点:
1)每个通道有255级亮度可独立调节;
2)8秒后自动保存亮度等级;
3)具备短路保护功能;
4)可通过上位机进行设定控制;
5)搭载最新的数字控制芯片,实现输出高稳定性;
6)配备完善的控制方式,实现与外围设备的完美交互。
3、控制方式
可通过手动、外部和远程三种方式控制光源的亮灭。
手动控制:通过面板的按键长按粗调亮度,短按微调亮度;
远程控制:通过上位机软件发送相应的等级亮度调节,波特率设置为9600;
外部控制:通过外部(PLC)给电平触发信号控制光源的亮灭,高电平(12-24V)光源点亮,低电平(0V)光源熄灭。
4通道技术参数 | ||
项目 | 参数 | 说明 |
型号 | DC-4T-30W | 4T:4个通道 220V:220输入 30W:单个通道30W 24P:无涯触发 |
控制方式 | 恒流 | - |
输入电压 | 交流220V | - |
输出电压范围 | 直流14V-24V | - |
通道数 | 4通道 | - |
单通道输出最大功率 | 30W | - |
调节方式 | 手动/远程 | 手动:通过面板按键 远程:通道上位机软件 |
可调亮底级别 | 255等级 | 粗调:长按按键 微调:短按按键 |
亮度等级记忆 | 有 | - |
RS232通讯波特率 | 9600 | - |
外部触发方式 | 无源触发 | - |
重量 | 1.37 KG | - |

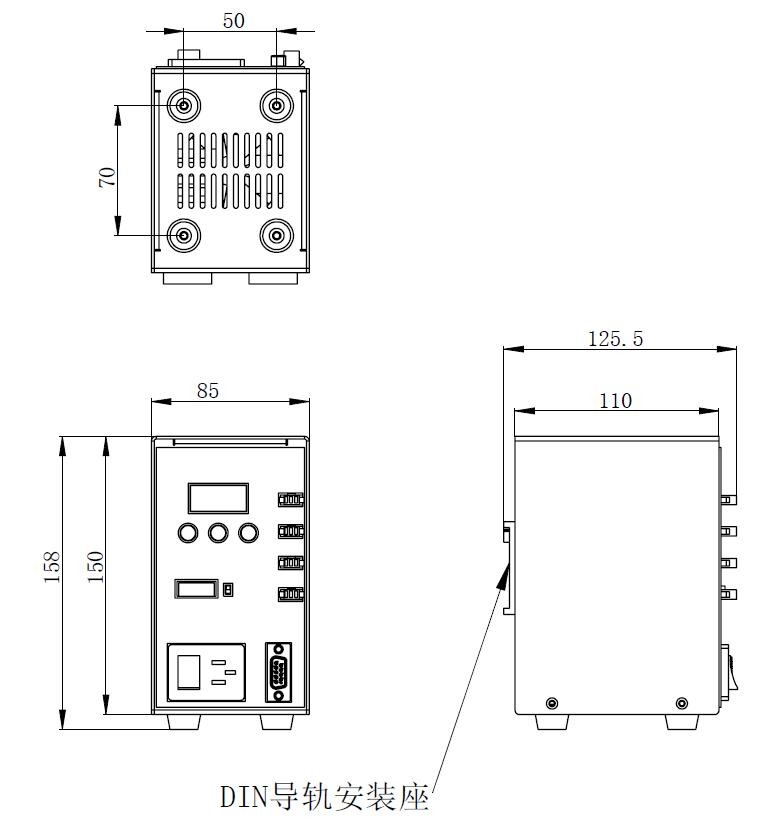

四通道控制器外形尺寸图:
