一台UVLED固化设备的性能优劣很大程度取定于供电源的性能，因此，供电源的设计至关重要，本文结合维海立信公司的开发经验，讨论UVLED驱动电源的几种常用的拓扑结构。

1、BUCK开关型调整器拓扑

BUCK电路是一种降压型斩波电路，其输出电压始终小于输入电压(即VO<VIN),基本电路结构如下图1所示，在实际使用时，一般需设置采样电路对输出电压或输出电流进行采样，经比较放大后送至PWM调制器处理（调制PWM占空比），以达到控制电压或电流的目的。

图1 BUCK电路基本结构

BUCK电路最大的优点是损耗低、效率高。

2、BOOST开关调整形拓扑

与BUCK电路相反，BOOST从低压输入得到高压输出，该电路称为BOOST调整器或升压电感变换器。其基本电路结构如下图2所示，与BUCK电路类似，输出电压/电流的调整是通过负反馈环控制开关管的导通时间实现的（PWM占空比）

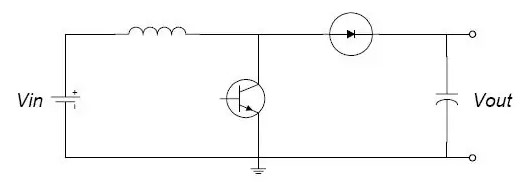

图2 BOOST电路基本结构

该电路中，输出电压始终高于输入电压。该电路同样有损耗低、效率高的优点。
