随着UV LED 的问世，在各行各业中开始逐渐的应用UV LED技术，UV LED固化技术在PCB 曝光带来了变革性的变化，因为具有能耗低、高性能、环保等诸多优点，UV LED技术被应用到 PCB 曝光领域。

 在 PCB 曝光中，曝光灯的光源特性直接影响着到曝光的质量和曝光的效果，UV LED 在 PCB 曝光中的应用，主要是利用紫外线照射将 内层底片图形转移到感光干膜上，促使受紫外光照射到感光干膜产生反应。PCB 曝光中传统灯管的能耗非常的高，而且使用寿命非常的短，只有 800 多个小时，而且每次使用之前需要对灯管进行预热，PCB 曝光灯管的实际有效工作时间小于800 小时。传统汞灯发光的使用的过程中会产生大量的热和红外线，很容易将曝光涂层破坏，所以在使用的过程中需要有一定的距离，这样就将其使用效率降低。

 UV LED 在 PCB 曝光中的应用，和传统汞灯发光相比，具有发光率高、寿命长、 能耗低等优点，使国内外的曝光机生产厂家产生了极大的兴趣，并使其研发趁向于应用新型的 UV LED 技术。

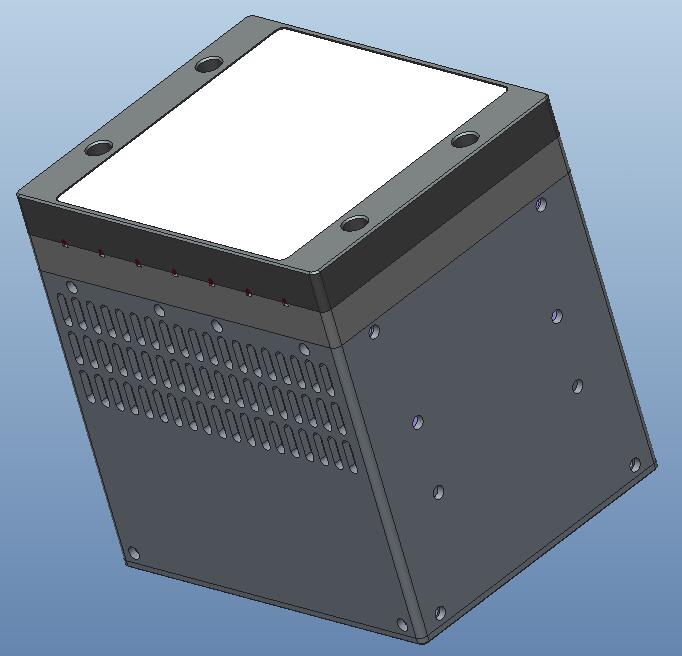

  虽然单颗UV LED的光功率不高，但是在实际应用中，其光源经过特殊的光学处理以及结构组合可以达到非常高的紫外光强度，应用在PCB曝光中，可以将曝光的均匀性提升。而采用扫描式的曝光方式， 可以有效的减少UV LED光源的尺寸面积，进而解决UV LED的散热问题。UV LED 在PCB曝光中的应用，具有光强分布均匀、稳定、降 低设备成本等诸多优点，并且在各项性能上均比传统的曝光工艺高，因此可以满足 PCB 曝光工艺。
